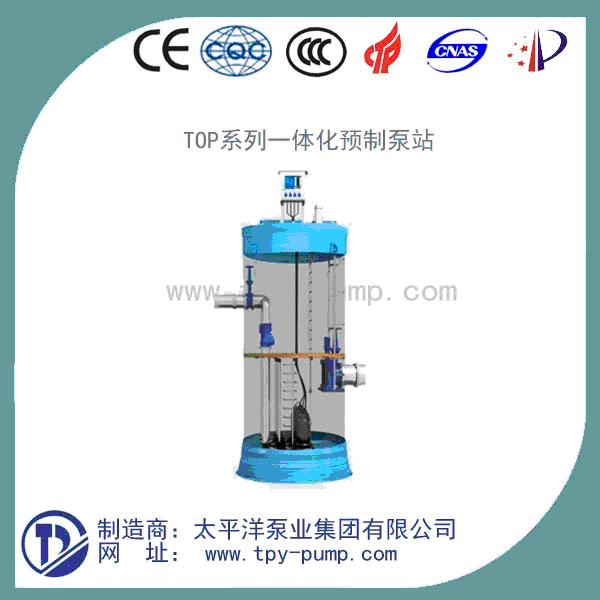

TPY一體化預制泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
一、TPY一體化預制泵站概述：
太平洋泵業集團有限公司從設計、制造、安裝到運行維護的創新泵站解決方案。
TPY一體化預制泵站能完美取代傳統混泥土泵站，不僅能為水提供一定液壓力，還能收集一定范圍內的雨污水，保護環境。
它采用全地理式建造，擁有占地面積小、安裝維修簡單、管理便捷對環境友好等一系列優點，經過太平洋多年實驗，公司已能完美使用在市政工程、鐵路公路、下立交等場合雨污水收集提升排放，以及原水取水等各種場所。
公司采用按需制造的方式，完全根據客戶的要求，以及工程師的現場勘察測量結果進行預支，定制符合客戶需求的井筒與進出水口。而水泵、格柵、閥門管路、電氣設備等內部設備安裝完畢之后出廠，在出貨日可直接運往現場進行吊裝，有效的解決了泵站建設的運營過程中出現的各種困擾。
二、TPY一體化預制泵站應用領域：
1、市政給水/排水；
2、建筑給水/排水；
3、鐵路、公路、下立交排水；
4、湖水、水源地取水；
5、雨洪應急排水；
6、城市污水、雨水提升；
7、新農村建設、景區雨水/污水收集提升；

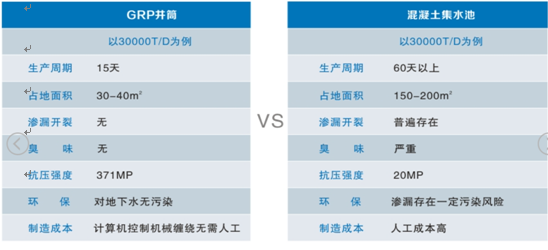

三、TPY一體化預制泵站與傳統混泥土泵站對比
四、TPY一體化預制泵站井筒設計

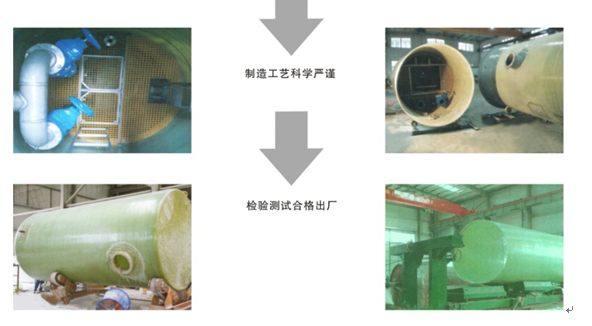

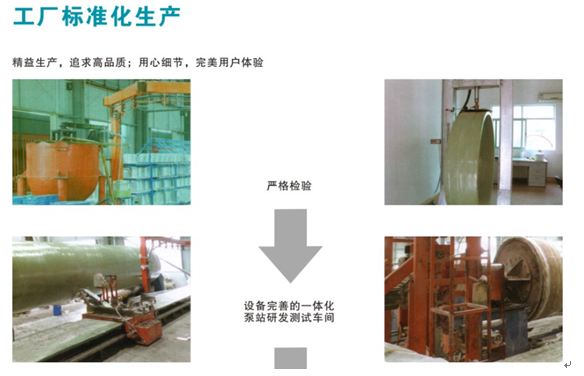

1、采用計算機控制整體纏繞、一次成型工藝。杜絕手工二次拼接造成的滲漏、開裂風險；
2、100%無堿高品質樹脂，拒絕任何添加；
3、玻纖含量高達75%；
4、底部壁厚增加20%，應對更大壓力；
5、零滲漏；
6、井筒壽命高達30年以上；
五、TPY一體化預制泵站無人功能
1、智能化控制，無需專人值守；

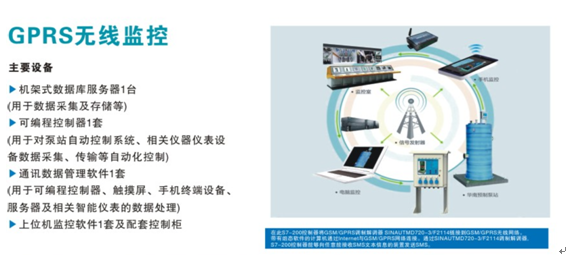

2、GPRS遠程監控，遠行盡在掌控；
3、戶外行設計，控制系統可以集成在泵站頂部，也可以就近安裝；
4、預留遠程通訊接口及短信報警模塊；
5、監控系統可接入業主現有平臺，無需改造；
6、液位采用靜壓差傳感器和KEY浮球?qū)崿F(xiàn)雙重保護；
7、控制柜（箱）自動加熱、除濕；
8、輔助照明；
9、可根據用戶要求增加變頻啟動、軟啟動、自耦降壓?jiǎn)?dòng)等控制方式。
六、TPY一體化預制泵站技術優勢
1、獨立研發部門
太平洋泵業擁有獨立的研發部門，并校企合作，根據全國不同項目的反饋信息，不斷對太平洋產品進行優化更新，確保太平洋產品在技術上領先于國內。
2、外殼強度優化
外殼是全面通過FEA強度有限元分析，包括靜力分析、皮來壽命分析、水沖擊力分析等，達到總體結構和設計的優化，大大增加了泵站外殼的總體強度，有限防止?jié)B漏、開裂，使泵站能在苛刻的外界環境中長期穩定運行。
3、底部CFD計算流體動力
公司采用CFD流體動力學模型設計產品底部，采用特殊的下凹結構，可抵抗水壓不變形，每次排水都只允許少量的污水停留在泵坑，特殊的底部結構也能同時發揮自動清潔的目的，避免頻繁的人工清淤，有效防止臭氣發生。
4、智能化控制系統
太平洋一體化泵站采用專用的集成式控制系統，可控制1-4臺泵正常運行，功能包括啟動停止，過流測量、故障警告和報警、反沖洗、控制面板支持、無限數據通訊等。
5、項目專用獨立設計
太平洋泵業針對每個項目的實際情況，根據設計圖紙和現場勘查測量結果，對泵站的規格、進出水口位置管徑、水力部件、格柵、通風系統、除臭裝置進行獨立設計，確保每個項目的資源優化利用。

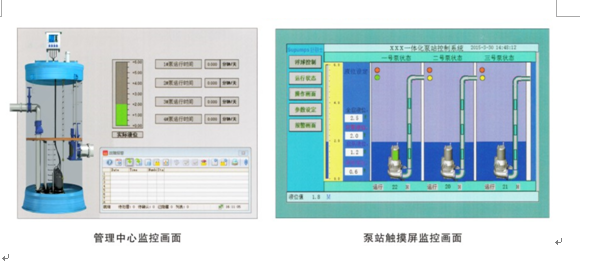

6、遠程控制
太平洋一體化泵站配備集中管理的數據庫和網絡服務器，用戶只需要使用帶互聯網接入的智能手機及電腦，即可隨時隨地登入遠程監控管理系統的使用界面，了解泵站運行的狀況，如運行時間、儀表數值、報告、報警等。
- 持續高效運行，降低能耗

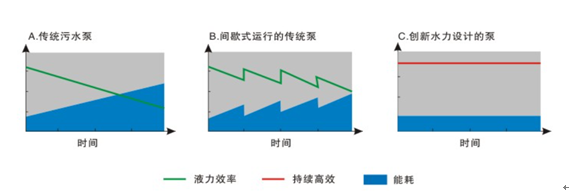

當纖維材料，現代垃圾等固體物體進入傳統進水口時，它們往往會纏繞在葉輪葉片的前緣，這種物質的積聚會降低葉輪效率，從而使功耗增加（圖A）。這種功耗增加會導致對能源的需求增加。當固體在葉輪內繼續積聚時，電機熱保護會挑戰，引起停泵，從而導致高昂代價的預計外的服務要求。
如果傳統污水泵間歇式運行，當一個作業循環結束關泵時，所積聚的固體通過反沖洗方式清除，當下一循環開始時，效率返回至初始值，因?yàn)檫@時葉輪上沒有固體物質了（圖B）
由于具有自清潔能力，隨著時間延長，創新水力設計的泵扔保持其高效率，這樣可以大程度地降低能源成本（圖C）
七、TPY一體化預制泵站型號說明
TOP 20 020 S .P .SS .I .XFP
TOP：一體化預制泵站系列
20：井筒直徑2000mm
020：井筒高度2100mm
S：水泵數量；S：?jiǎn)闻_(tái)水泵 D：兩臺水泵 T：三臺水泵 F:四臺水泵
P：水泵安裝形式 ；P代表自耦，Z代表干式臥式安裝，T代表干式立式安裝
SS：管道材料；SS不銹鋼材質,GRP玻璃鋼材質
I：泵站結構形式；I代表濕井泵站 W代表集成式泵站 C代表帶維修間的濕井泵站 V代表其他形式
XFP：配套新型水力水泵

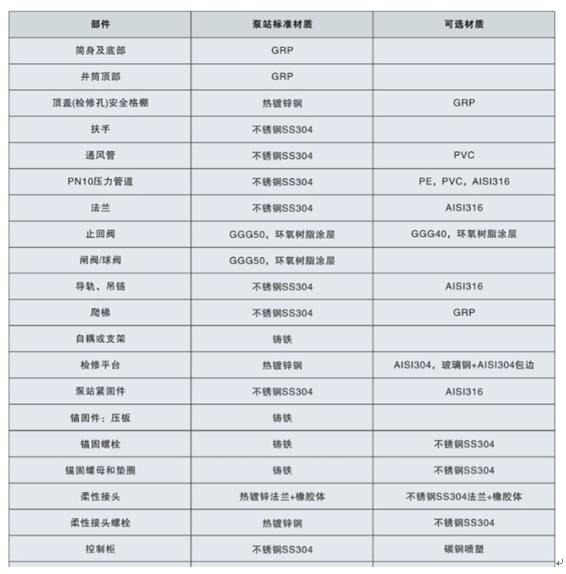

八、TPY一體化預制泵站材質說明

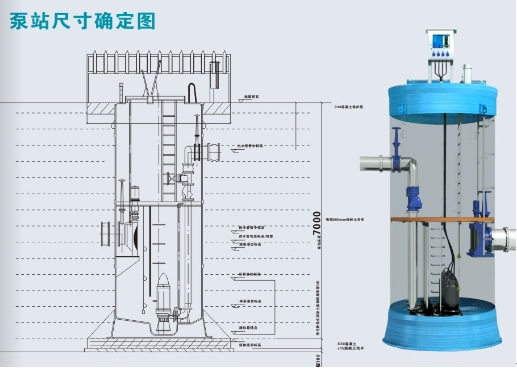

九、TPY一體化預制泵站材質安裝選型
在正確選型之前，我們需要知道：
1、參數及標高
設計流量，揚程，功率，水泵數量（注明工作泵和備用泵）
地面標高，進水管/出水管標高。進水管/出水管管徑大小。
2、應用場所工作環境
市政工程、工業建筑或者室內室外。地表或者地下、介質類型，溫度等。
3、結構形式
模塊式濕井泵站（標配），模塊化集成式泵站，帶維修間的濕井泵站以及專門為您定制的泵站
4、內部管路的材質
不銹鋼304材質（標配），316等其他材質
5、液位傳感器
壓力傳感器（標配），浮球開關，超聲波傳感器等。
6、其他配套設備要求
籃式格柵（標配），粉碎性格柵，簡易除臭裝置，起吊裝置。
7、控制系統
自動液位控制，手動控制，GPRS遠程控制。
性能參數
產品結構
