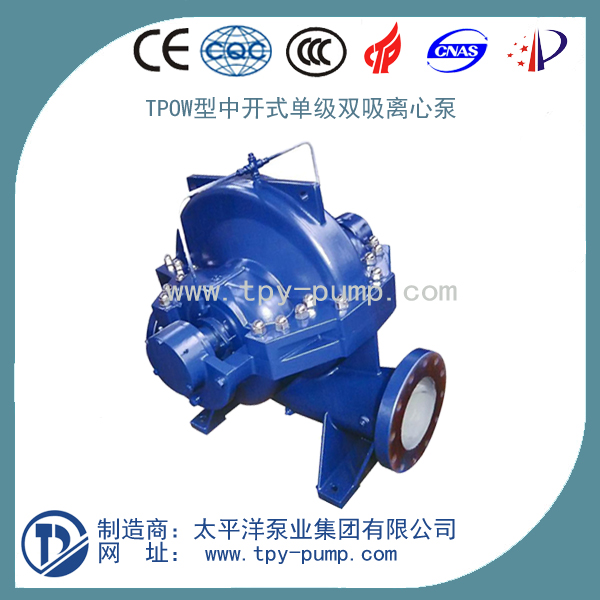

TPOW型中開蝸殼單級雙吸離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
TPOW系列泵為中開蝸殼式單級雙吸離心泵。該系列是我公司根據市場需要，在引進國外先進技術基礎上生產的。泵通過使用原型葉輪和改型葉輪及其切割，使用效率高、在型譜性能范圍內，可提供恰當滿足用戶所需要的任意流量揚程工作點的水泵。產品執行GB/T5657-95《離心泵條件Ⅲ類》標準。主要適用于自來水廠、空調循環用水、建筑物供水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業采礦等輸送液體的場合。
TPOW型中開蝸殼單級雙吸離心泵|中開泵特點:
1、內置式密封潤滑結構：TPOW系列泵內置式密封潤滑結構，密封循環水對泵密封系統的潤滑、沖洗更為直接、有效。
2、外行美觀：直線型的外觀并在泵蓋上附加強筋，內置式密封潤滑結構使泵整體結構渾然一體，靈活的結構設計使泵更加精美大方。
3、高效率：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。大部分泵體采用雙流道設計，以減小徑向力。泵體、泵蓋、葉輪等過流部采用樹脂砂板模造型，保證了外觀及流道尺寸以及泵的水力效率。TPOW系列泵效率比一般雙吸泵高3～5%。
4、平衡精度高：轉子部件動平衡精度為G1.0級。
5、軸：軸短且剛性好，增加軸徑，以延長軸承和機械密封的使用壽命。軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
6、雙渦殼：高揚程泵采用雙渦殼結構，減輕了徑向力。
TPOW型中開蝸殼單級雙吸離心泵|中開泵適用范圍：
適用于自來水廠、灌溉、排水泵站、電站、空調循環用水、工業供水系統、消防系統、船舶工業、煉油系統、采礦等輸送液體的場合。
TPOW型中開蝸殼單級雙吸離心泵|中開泵技術參數
流量：60-11600（m3/h）
揚程：8-200（m）
轉速：730-2900r/min
口徑：Φ80-Φ800（mm）
電機功率：4-2500kW
電壓：380V、660V、6kV、10kV
溫度范圍：≤105℃
工作壓力：≤2.5MPa
TPOW型中開蝸殼單級雙吸離心泵|中開泵型號意義：
TPOW 300 - 450（I）A
TPOW – 蝸殼式雙吸離心泵 (太平洋泵業制造)
300 – 排出口直徑 (mm)
450 – 葉輪名義直徑 (mm)
I – 流量分類
A – 葉輪經第一次切割
性能參數
TPOW型中開蝸殼單級雙吸離心泵|中開泵型號及參數：
|
序 |
型號 |
流量 |
揚程 |
功率 |
轉速 |
||
|
1 |
TPOW80-220(I) |
|
83 |
13.8 |
5.5 |
1450 |
|
|
2 |
A |
76 |
11.8 |
4 |
|||
|
3 |
B |
72 |
9.8 |
3 |
|||
|
4 |
C |
65 |
8.2 |
3 |
|||
|
5 |
|
164 |
55 |
37 |
2900 |
||
|
6 |
A |
151 |
47.5 |
30 |
|||
|
7 |
B |
140 |
39 |
30 |
|||
|
8 |
C |
130 |
33.5 |
22 |
|||
|
9 |
|
65 |
12.8 |
4 |
1450 |
||
|
10 |
A |
64 |
10.8 |
3 |
|||
|
11 |
B |
61 |
9 |
3 |
|||
|
12 |
C |
58 |
7.6 |
2.2 |
|||
|
13 |
|
134 |
51 |
30 |
|||
|
14 |
A |
125 |
43.5 |
30 |
|||
|
15 |
B |
113 |
36 |
22 |
|||
|
16 |
C |
106 |
30 |
18.5 |
|||
|
17 |
TPOW80-280(I) |
|
104 |
22.5 |
11 |
1450 |
|
|
18 |
A |
97 |
19 |
11 |
|||
|
19 |
B |
89 |
16 |
7.5 |
|||
|
20 |
C |
80 |
13 |
5.5 |
|||
|
21 |
|
200 |
90 |
75 |
2900 |
||
|
22 |
A |
194 |
77 |
75 |
|||
|
23 |
B |
175 |
63.5 |
55 |
|||
|
24 |
C |
156 |
50 |
37 |
|||
|
25 |
TPOW80-280 |
|
84 |
20.7 |
7.5 |
1450 |
|
|
26 |
A |
77 |
18.1 |
7.5 |
|||
|
27 |
B |
72 |
15 |
5.5 |
|||
|
28 |
C |
67 |
12.5 |
4 |
|||
|
29 |
|
171 |
82.5 |
75 |
2900 |
||
|
30 |
A |
157 |
71.5 |
55 |
|||
|
31 |
B |
144 |
60 |
45 |
|||
|
32 |
C |
133 |
49 |
30 |
|||
|
33 |
TPOW80-350(I) |
|
113 |
38.8 |
22 |
1450 |
|
|
34 |
A |
103 |
33 |
15 |
|||
|
35 |
B |
91 |
27.5 |
15 |
|||
|
36 |
C |
81 |
22.5 |
11 |
|||
|
37 |
TPOW80-350 |
|
99 |
35.5 |
15 |
1450 |
|
|
38 |
A |
90 |
30.8 |
15 |
|||
|
39 |
B |
79 |
25.5 |
11 |
|||
|
40 |
C |
69 |
20 |
7.5 |
|||
|
41 |
TPOW100-260(I) |
|
144 |
18.8 |
11 |
1450 |
|
|
42 |
A |
133 |
15.8 |
11 |
|||
|
43 |
B |
123 |
13.5 |
7.5 |
|||
|
44 |
C |
116 |
11 |
7.5 |
|||
|
45 |
|
288 |
75 |
90 |
2900 |
||
|
46 |
A |
268 |
63 |
75 |
|||
|
47 |
B |
242 |
52 |
55 |
2900 |
||
|
48 |
C |
224 |
44.8 |
45 |
|||
|
49 |
TPOW100-260 |
|
122 |
17 |
11 |
1450 |
|
|
50 |
A |
112 |
14.5 |
7.5 |
|||
|
51 |
B |
107 |
12.5 |
7.5 |
|||
|
52 |
C |
94 |
11 |
5.5 |
|||
|
53 |
|
245 |
68 |
75 |
2900 |
||
|
54 |
A |
223 |
58.5 |
55 |
|||
|
55 |
B |
205 |
51 |
45 |
|||
|
56 |
C |
189 |
43 |
37 |
|||
|
57 |
TPOW100-300 |
|
160 |
44 |
90 |
2900 |
|
|
58 |
A |
150 |
42 |
75 |
|||
|
59 |
B |
140 |
39 |
75 |
|||
|
60 |
C |
130 |
36 |
55 |
|||
|
61 |
TPOW100-320(I) |
|
185 |
31.2 |
22 |
1450 |
|
|
62 |
A |
166 |
27 |
18.5 |
|||
|
63 |
B |
151 |
22.5 |
15 |
|||
|
64 |
C |
140 |
18.5 |
11 |
|||
|
65 |
|
367 |
123 |
200 |
2900 |
||
|
66 |
A |
335 |
106 |
132 |
|||
|
67 |
B |
310 |
90 |
110 |
|||
|
68 |
C |
240 |
74 |
90 |
|||
|
69 |
TPOW100-320 |
|
140 |
29.5 |
18.5 |
1450 |
|
|
70 |
A |
133 |
25.5 |
15 |
|||
|
71 |
B |
124 |
21.2 |
11 |
|||
|
72 |
C |
117 |
17 |
11 |
|||
|
73 |
|
283 |
119 |
132 |
2900 |
||
|
74 |
A |
259 |
103 |
110 |
|||
|
75 |
B |
240 |
84 |
90 |
|||
|
76 |
C |
220 |
69 |
75 |
|||
|
77 |
|
185 |
52 |
45 |
1450 |
||
|
78 |
A |
167 |
44 |
30 |
|||
|
79 |
B |
155 |
38 |
30 |
|||
|
80 |
C |
135 |
30.3 |
18.5 |
|||
|
81 |
TPOW100-400 |
|
162 |
52 |
37 |
1450 |
|
|
82 |
A |
142 |
44 |
30 |
|||
|
83 |
B |
131 |
37.5 |
22 |
|||
|
84 |
C |
115 |
28.7 |
18.5 |
|||
|
85 |
TPOW125-240(I) |
|
274 |
14.8 |
15 |
1450 |
|
|
86 |
A |
255 |
13.2 |
15 |
|||
|
87 |
B |
230 |
10.6 |
11 |
|||
|
88 |
C |
209 |
87 |
11 |
|||
|
89 |
|
533 |
60 |
132 |
2900 |
||
|
90 |
A |
490 |
52 |
110 |
|||
|
91 |
B |
454 |
43.5 |
75 |
|||
|
92 |
C |
415 |
34 |
75 |
|||
|
93 |
TPOW125-240 |
|
250 |
15.1 |
15 |
1450 |
|
|
94 |
A |
240 |
13.5 |
15 |
|||
|
95 |
B |
220 |
11.5 |
11 |
|||
|
96 |
C |
195 |
9.1 |
7.5 |
|||
|
97 |
|
472 |
60.5 |
110 |
2900 |
||
|
98 |
A |
440 |
53 |
90 |
|||
|
99 |
B |
395 |
42 |
75 |
|||
|
100 |
C |
370 |
37 |
75 |
|||
備注：部分水泵型號，水泵出廠默認轉向?yàn)轫槙r(shí)針（人站電機端看右進左出）
產品結構
TPOW型中開蝸殼單級雙吸離心泵使用說明：
TPOW型中開蝸殼單級雙吸離心泵首次開機時，有聯軸器的泵可以拆下聯接部分，點動電動機試驗轉向。或者不拆聯軸器，在泵內有水時試驗電動機轉向。電動機與泵直聯的，也必需保證泵內有水時才能試驗轉向。嚴禁在泵內無水時直接開機（泵）試驗電動機轉向。
開機前必須保持泵內充滿引水。開機時完全打開進口閥，關閉出口閥，啟動電動機，待電動機以正常轉速運行后緩慢打開出門閥至所需的流量或壓力。注意：不能讓泵在出口閥未打開和泵所規定的小流量?jī)?nèi)長時間運行。泵運行時禁止用進口閥調節流量，必須保持進口閥最大的開度。
關機時先關閉出口閥，然后關閉電動機，安裝了進口閥的在電動機停轉后關閉以保證泵內存有引水(有單向閥可不關閉)。在北方防凍期(或環境溫度低于液體的結冰溫度)必須放盡泵內存水以防凍裂水泵。長期停用，需放盡泵內的水，必要時拆解水泵，清洗零部件作防銹處理，妥善保管。
TPOW型中開蝸殼單級雙吸離心泵故障分析與排除方法：
|
故障 |
原因 |
消除方法 |
|
泵不吸水，真空表顯示高度真空。 |
1、底閥沒打開或已淤塞； |
1、校正或列換底閥； |
|
泵不出水，壓力表顯示有壓力。 |
1、出水管路阻力太大； |
1、檢查或縮短出水管路； |
|
泵不吸水，壓力表及真空表指針劇烈跳動 |
1、注水不夠多； |
1、再往泵內注水； |
|
流量不足或揚程太低。 |
1、葉輪或進出水管路阻塞； |
1、清洗葉輪或管路； |
|
泵內部聲音反常，泵不上水。 |
1、吸水管阻力太大；或吸水高度過高； |
1、清理進水管及底閥；降低吸水高度； |
|
泵消耗的功率過大。 |
1、填料壓得太緊； |
1、擰松填料壓蓋； |
|
軸承過熱 |
1、軸承內沒有油； |
1、檢查并清洗軸承體，加潤滑油； |
|
泵不正常振動。 |
1、泵發生汽蝕； |
1、調節出水閘閥，使之在規定范圍內運轉； |
