CZ型石油化工標準泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述

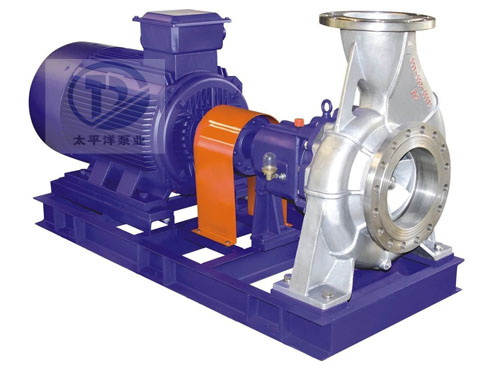

CZ型石油化工標準泵產品概述：
CZ型石油化工標準泵是臥式、單級、單吸離心泵；其尺寸和性能符合DIN24256/ISO2858標準。
CZ型石油化工標準泵的性能范圍包括了IH系列標準化工泵所有性能，其效率、汽蝕性能等指標均超過IH型泵。
CZ型石油化工標準泵設計特點：
作用于軸封處的壓力由付葉片或葉輪上的平衡孔平衡。軸封既可采用軟填密封（可冷卻，也可不冷卻），也可采用各種結構的單、雙端面非平衡型機械密封。滾珠軸承經久耐用，軸徑尺寸充裕，以保證運行平穩。部分規格的泵體設計成雙螺殼體，以平衡徑向力。軸承架，包括軸、葉輪、填料函等形成一個組合部件，使泵體在維修時不須從管道上拆下（如果采用加長聯軸器時，電機也不必拆下）。法蘭設計，采用PN16、PN25兩種（依據材料的差別）。
CZ型石油化工標準泵使用范圍：
CZ型石油化工標準泵輸送低溫或高溫液體；中性或有腐蝕性液體；清潔或含有固體顆粒的液體。特別適用于：化學和石油化學工業；煉油廠；造紙廠和紙漿業；制糧業
CZ型石油化工標準泵適用介質：
各種溫度和濃度的和等無機酸和有機酸。
各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性溶液。
各種鹽溶液。
各種液態石油化工產品、有機化合物，以及其它有腐蝕的原料和產品。
目前我公司的耐腐蝕材料，能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。
CZ型石油化工標準泵設計參數：
流量（Q）10-280（m3/h）
揚程（H）10-136（m）
工作壓力（P）2.5MPa
工作溫度-80-300度
性能參數
|
化工泵型號 |
葉 |
化工泵額定轉速 n=2900r/min |
化工泵額定轉速 n=1450r/min |
||||||||
|
化工泵流量 |
揚 |
汽蝕 |
效 |
介質比重 |
流量 |
揚程 |
汽蝕 |
效 |
介質比重 |
||
|
CZ32-160 |
A |
20 |
36 |
3.1 |
62 |
Y 112M -2 |
11 |
9 |
1.5 |
49 |
Y90S-4 |
|
B |
18 |
32 |
10 |
8 |
|||||||
|
C |
17 |
28 |
9 |
7 |
|||||||
|
D |
15 |
20 |
6 |
5 |
|||||||
|
E |
13 |
14 |
6 |
3 |
|||||||
|
CZ32-200 |
A |
20 |
50 |
2.7 |
51 |
Y132S2-2 |
10 |
13 |
1 |
47 |
Y 90L -4 |
|
B |
18 |
48 |
9 |
12 |
|||||||
|
C |
16 |
40 |
8 |
10 |
|||||||
|
D |
15 |
30 |
8 |
8 |
|||||||
|
CZ32-250 |
A |
20 |
85 |
2.1 |
40 |
Y 160M2 -2 |
11 |
20 |
0.9 |
37 |
Y 100L 1-4 |
|
B |
20 |
75 |
10 |
19 |
|||||||
|
C |
18 |
65 |
9 |
158 |
|||||||
|
D |
15 |
50 |
8 |
11 |
|||||||
|
CZ40-160 |
A |
30 |
34 |
1.5 |
63 |
Y132S2-2 |
15 |
8 |
0.5 |
60 |
Y 90L -4 |
|
B |
28 |
30 |
15 |
7 |
|||||||
|
C |
16 |
26 |
14 |
6 |
|||||||
|
D |
14 |
18 |
12 |
4 |
|||||||
|
CZ40-200 |
A |
34 |
50 |
2.4 |
60 |
Y 160M 1-2 |
16 |
13 |
1.1 |
57 |
Y 100L 1-4 |
|
B |
30 |
48 |
15 |
12 |
|||||||
|
C |
26 |
38 |
14 |
9 |
|||||||
|
D |
22 |
30 |
12 |
7 |
|||||||
|
CZ40-250 |
A |
36 |
85 |
6 |
50 |
Y 180M -2 |
20 |
21 |
2.5 |
48 |
Y 100L 2-4 |
|
B |
34 |
80 |
18 |
20 |
|||||||
|
C |
30 |
65 |
16 |
15 |
|||||||
|
D |
26 |
50 |
13 |
12 |
|||||||
|
CZ40-315 |
A |
46 |
140 |
4 |
50 |
Y 200L 2-2 |
22 |
36 |
1 |
45 |
Y132S-4 |
|
B |
44 |
130 |
22 |
32 |
|||||||
|
C |
40 |
100 |
20 |
24 |
|||||||
|
D |
34 |
80 |
18 |
18 |
|||||||
|
CZ50-160 |
A |
55 |
34 |
2.9 |
73 |
Y 160M 1-2 |
30 |
8 |
1.6 |
70 |
Y 90L -4 |
|
B |
50 |
30 |
26 |
7 |
|||||||
|
C |
46 |
26 |
24 |
6 |
|||||||
|
D |
40 |
18 |
20 |
4 |
|||||||
|
CZ50-200 |
A |
65 |
56 |
4 |
72 |
Y 160L -2 |
34 |
14 |
1.5 |
70 |
Y 100L 1-4 |
|
B |
65 |
50 |
32 |
12 |
|||||||
|
C |
50 |
40 |
30 |
10 |
|||||||
|
D |
40 |
32 |
24 |
7 |
|||||||
|
CZ50-250 |
A |
65 |
85 |
3 |
64 |
Y 200L 2-2 |
34 |
21 |
1.1 |
59 |
Y 112M -4 |
|
B |
60 |
80 |
30 |
20 |
|||||||
|
C |
55 |
65 |
26 |
16 |
|||||||
|
D |
45 |
50 |
24 |
12 |
|||||||
|
CZ50-315 |
A |
80 |
140 |
5 |
60 |
Y280S-2 |
42 |
36 |
1.8 |
58 |
Y 132M -4 |
|
B |
75 |
135 |
42 |
32 |
|||||||
|
C |
70 |
110 |
40 |
26 |
|||||||
|
D |
65 |
85 |
36 |
20 |
|||||||
|
CZ65-160 |
A |
100 |
32 |
3 |
74 |
Y 180M2 -2 |
50 |
8 |
1.5 |
68 |
Y 100L 1-4 |
|
B |
90 |
32 |
48 |
7 |
|||||||
|
C |
90 |
24 |
46 |
6 |
|||||||
|
D |
80 |
14 |
38 |
4 |
|||||||

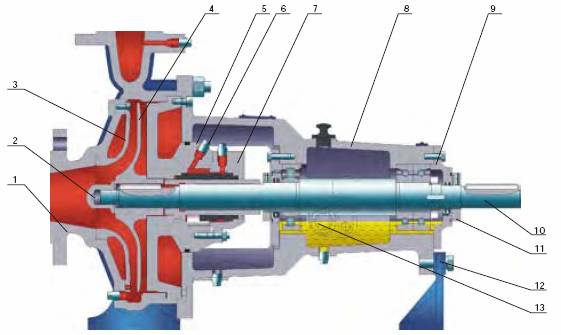

產品結構
