單級離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述

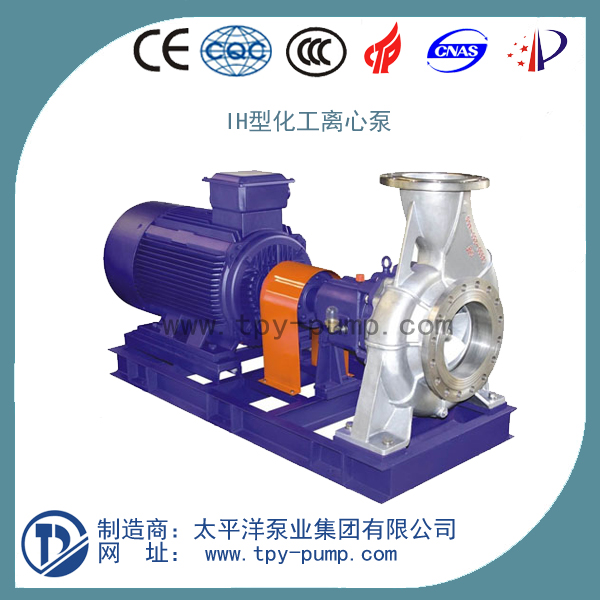

單級離心泵產品概述：
單級離心泵供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5％，是國家推廣的節能產品。
單級離心泵應用領域：
單級離心泵輸送介質溫度為-20℃～105℃，需要時采用冷卻措施可輸送更高溫度的介質，適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
單級離心泵產品特點：
單級離心泵普及性高，性能穩定，系統工作壓力≤1.6MPa，可按照用戶使用條件訂做不同不銹鋼材質304，316、316L，CD-4Mcu,904，904L，哈氏合金等密度范圍P=1.0~1.84×103kg/m3
單級離心泵技術參數：
流量：6.3～400m3/h；
揚程：5～125m；
轉速：1450、2900r/min；
功率：0.55～90kw；
進口直徑：50～200mm；
出口直徑：32～150mm。
單級離心泵型號意義：
IH50-32-160
IH - 化工離心泵
50 - 吸入口直徑
32 - 排出口直徑
160 - 葉輪名義直徑
A - 葉輪外徑經第一次切割
性能參數
|
型號 |
轉速 |
流量 |
揚程 |
效率 |
電機功率 |
必需汽蝕余量 |
泵重量 |
|
（r/min） |
（m3/h） |
（m） |
（％） |
（KW） |
（m） |
（kg） |
|
|
IH50-32-125 |
2900 |
12.5 |
20 |
51 |
2.2 |
2 |
45 |
|
1450 |
6.3 |
5 |
45 |
0.55 |
2 |
||
|
IH50-32-125A |
2900 |
11.3 |
16.4 |
50 |
1.5 |
2 |
|
|
1450 |
5.7 |
4.1 |
43 |
0.55 |
2 |
||
|
IH50-32-160 |
2900 |
12.5 |
32 |
46 |
3 |
2 |
48 |
|
1450 |
6.3 |
8 |
40 |
0.55 |
2 |
||
|
IH50-32-160A |
2900 |
11.3 |
26.4 |
44 |
3 |
2 |
|
|
1450 |
5.7 |
6.6 |
37.1 |
0.55 |
2 |
||
|
IH50-32-200 |
2900 |
12.5 |
50 |
39 |
5.5 |
2 |
58 |
|
1450 |
6.3 |
12.5 |
33 |
1.1 |
2 |
||
|
IH50-32-200A |
2900 |
11.3 |
41 |
38 |
4 |
2 |
|
|
1450 |
5.7 |
10.3 |
31 |
0.75 |
2 |
||
|
IH50-32-250 |
2900 |
12.5 |
80 |
33 |
11 |
2 |
92 |
|
1450 |
6.3 |
20 |
27 |
2.2 |
2 |
||
|
IH50-32-250A |
2900 |
11.7 |
70 |
32 |
11 |
2 |
|
|
1450 |
5.9 |
17.5 |
25 |
1.5 |
2 |
||
|
IH50-32-250B |
2900 |
11 |
62 |
30 |
7.5 |
2 |
|
|
IH65-50-125 |
2900 |
25 |
20 |
62 |
3 |
2 |
46 |
|
1450 |
12.5 |
5 |
55 |
0.55 |
2 |
||
|
IH65-50-125A |
2900 |
22.7 |
16.5 |
61 |
2.2 |
2 |
|
|
1450 |
11.3 |
4.1 |
54 |
0.55 |
2 |
||
|
IH65-50-160 |
2900 |
25 |
32 |
57 |
5.5 |
2 |
52 |
|
1450 |
12.5 |
8 |
51 |
0.75 |
2 |
||
|
IH65-50-160A |
2900 |
22.7 |
26.5 |
56 |
4 |
2 |
|
|
1450 |
11.3 |
6.6 |
49.6 |
0.55 |
2 |
||
|
IH65-40-200 |
2900 |
25 |
50 |
52 |
11 |
2 |
62 |
|
1450 |
12.5 |
12.5 |
46 |
1.5 |
2 |
||
|
IH65-40-200A |
2900 |
22.7 |
41 |
50 |
7.5 |
2 |
|
|
1450 |
11.3 |
10.3 |
44 |
1.1 |
2 |
||
|
IH65-40-250 |
2900 |
25 |
80 |
46 |
15 |
2 |
98 |
|
1450 |
12.5 |
20 |
39 |
3 |
2 |
||
|
IH65-40-250A |
2900 |
23.4 |
74.8 |
45 |
15 |
2 |
|
|
1450 |
11.7 |
17.5 |
37.9 |
2.2 |
2 |
||
|
IH65-40-250B |
2900 |
22 |
61.8 |
44 |
11 |
2 |
|
|
IH65-40-315 |
2900 |
25 |
125 |
39 |
30 |
2 |
115 |
|
1450 |
12.5 |
32 |
33 |
5.5 |
2 |
||
|
IH65-40-315A |
2900 |
23.4 |
109.5 |
38 |
30 |
2 |
|
|
1450 |
11.7 |
28 |
33 |
4 |
2 |
||
|
IH65-40-315B |
2900 |
22 |
96.5 |
37 |
22 |
2 |
|
|
IH80-65-125 |
2900 |
50 |
20 |
69 |
5.5 |
3 |
51 |
|
1450 |
25 |
5 |
64 |
0.75 |
2.5 |
||
|
IH80-65-125A |
2900 |
45.3 |
16.5 |
67 |
4 |
3 |
|
|
1450 |
22.7 |
4.1 |
62 |
0.55 |
2.5 |
||
|
IH80-65-160 |
2900 |
50 |
32 |
67 |
11 |
2.3 |
56 |
|
1450 |
25 |
8 |
62 |
1.5 |
2.3 |
||
|
IH80-65-160A |
2900 |
45.3 |
26.4 |
65 |
7.5 |
2.3 |
|
|
1450 |
22.7 |
6.6 |
60 |
1.1 |
2.3 |
||
|
IH80-50-200 |
2900 |
50 |
50 |
63 |
15 |
2.5 |
64 |
|
1450 |
25 |
12.5 |
57 |
2.2 |
2 |
||
|
IH80-50-200A |
2900 |
45.3 |
41 |
61 |
11 |
2.5 |
|
|
1450 |
22.7 |
10.3 |
56.1 |
2.2 |
2 |
||
|
IH80-50-250 |
2900 |
50 |
80 |
53 |
30 |
2.5 |
102 |
|
1450 |
25 |
20 |
50 |
5.5 |
2 |
||
|
IH80-50-250A |
2900 |
45.3 |
65.7 |
52 |
22 |
2.5 |
|
|
1450 |
22.7 |
16.4 |
49 |
3 |
2 |
||
|
IH80-50-315 |
2900 |
50 |
125 |
50 |
45 |
2.5 |
110 |
|
1450 |
25 |
32 |
48 |
7.5 |
2.5 |
||
|
IH80-50-315A |
2900 |
45.3 |
102.6 |
48 |
37 |
2.5 |
|
|
1450 |
22.7 |
25.7 |
46 |
5.5 |
2.5 |
||
|
IH100-80-125 |
2900 |
100 |
20 |
73 |
11 |
4.2 |
56 |
|
1450 |
50 |
5 |
69 |
1.5 |
3.4 |
||
|
IH100-80-125A |
2900 |
91.8 |
16.8 |
71 |
7.5 |
4.2 |
|
|
1450 |
45.9 |
4.2 |
67 |
1.1 |
3.4 |
||
|
IH100-80-160 |
2900 |
100 |
32 |
73 |
15 |
4.3 |
86 |
|
1450 |
50 |
8 |
68 |
2.2 |
3.4 |
||
|
IH100-80-160A |
2900 |
91 |
26.5 |
71 |
15 |
4.3 |
|
|
1450 |
45.5 |
6.6 |
67 |
1.5 |
3.4 |
||
|
IH100-65-200 |
2900 |
100 |
50 |
72 |
22 |
3.9 |
95 |
|
1450 |
50 |
12.5 |
68 |
3 |
2.5 |
||
|
IH100-65-200A |
2900 |
91 |
41.5 |
70 |
18.5 |
3.9 |
|
|
1450 |
45.5 |
10.3 |
66 |
3 |
2.5 |
||
|
IH100-65-250 |
2900 |
100 |
80 |
68 |
37 |
3.6 |
114 |
|
1450 |
50 |
20 |
63 |
5.5 |
2.5 |
||
|
IH100-65-250A |
2900 |
93.5 |
70 |
65 |
37 |
3.6 |
|
|
1450 |
45.5 |
17.4 |
61 |
5.5 |
2.5 |
||
|
IH100-65-250B |
2900 |
87.8 |
61.7 |
64 |
30 |
3.6 |
|
|
IH100-65-315 |
2900 |
100 |
125 |
62 |
75 |
3.2 |
165 |
|
1450 |
50 |
32 |
58 |
11 |
2 |
||
|
IH100-65-315A |
2900 |
93.5 |
109 |
61 |
75 |
3.2 |
|
|
1450 |
46.5 |
28 |
56 |
11 |
2 |
||
|
IH100-65-315B |
2900 |
88 |
97 |
60 |
55 |
3.2 |
|
|
IH125-100-200 |
2900 |
200 |
50 |
77 |
45 |
5 |
98 |
|
1450 |
100 |
12.5 |
73 |
7.5 |
2.9 |
||
|
IH125-100-200A |
2900 |
182 |
41.4 |
75 |
37 |
5 |
|
|
1450 |
91 |
10.3 |
71 |
5.5 |
2.9 |
||
|
IH125-100-250 |
2900 |
200 |
80 |
75 |
75 |
4.5 |
150 |
|
1450 |
100 |
20 |
72 |
11 |
2.3 |
||
|
IH125-100-250A |
2900 |
186.5 |
69.5 |
73 |
75 |
4.5 |
|
|
1450 |
93 |
17.4 |
70 |
11 |
2.3 |
||
|
IH125-100-250B |
2900 |
175.5 |
61.5 |
71 |
55 |
4.5 |
|
|
IH125-100-315 |
2900 |
200 |
125 |
72 |
110 |
4.5 |
165 |
|
1450 |
100 |
32 |
65 |
22 |
2.5 |
||
|
IH125-100-315A |
2900 |
186.5 |
108.7 |
71 |
90 |
4.5 |
|
|
1450 |
93 |
27.2 |
64 |
15 |
2.5 |
||
|
IH125-10-400 |
1450 |
100 |
50 |
55 |
30 |
2.5 |
210 |
|
IH125-100-400A |
1450 |
93 |
43.2 |
54 |
30 |
2.5 |
|
|
IH150-125-250 |
1450 |
200 |
20 |
77 |
18.5 |
2.8 |
164 |
|
IH150-125-250A |
1450 |
182 |
16.5 |
75 |
15 |
2.8 |
|
|
IH150-125-315 |
1450 |
200 |
32 |
75 |
30 |
2.8 |
195 |
|
IH150-125-315A |
1450 |
182 |
25.5 |
73 |
22 |
2.8 |
|
|
IH150-125-315B |
1450 |
165 |
22 |
72 |
18.5 |
2.8 |
|
|
IH150-125-400 |
1450 |
200 |
50 |
70 |
55 |
2.5 |
237 |
|
IH150-125-400A |
1450 |
182 |
41 |
68 |
37 |
2.5 |
|
|
IH150-125-400B |
1450 |
165 |
34 |
67 |
30 |
2.5 |
|
|
IH200-150-250 |
1450 |
400 |
20 |
79 |
37 |
2.8 |
194 |
|
IH200-150-250A |
1450 |
363 |
16.5 |
79 |
30 |
2.8 |
|
|
IH200-150-315 |
1450 |
400 |
32 |
79 |
55 |
3.5 |
268 |
|
IH200-150-315A |
1450 |
363 |
25.5 |
77 |
45 |
3.5 |
|
|
IH200-150-315B |
1450 |
329 |
21.6 |
76 |
37 |
3.5 |
|
|
IH200-150-400 |
1450 |
400 |
50 |
78 |
90 |
3.5 |
289 |
|
IH200-150-400A |
1450 |
363 |
41 |
76 |
75 |
3.5 |
|
|
IH200-150-400B |
1450 |
329 |
33.8 |
75 |
55 |
3.5 |

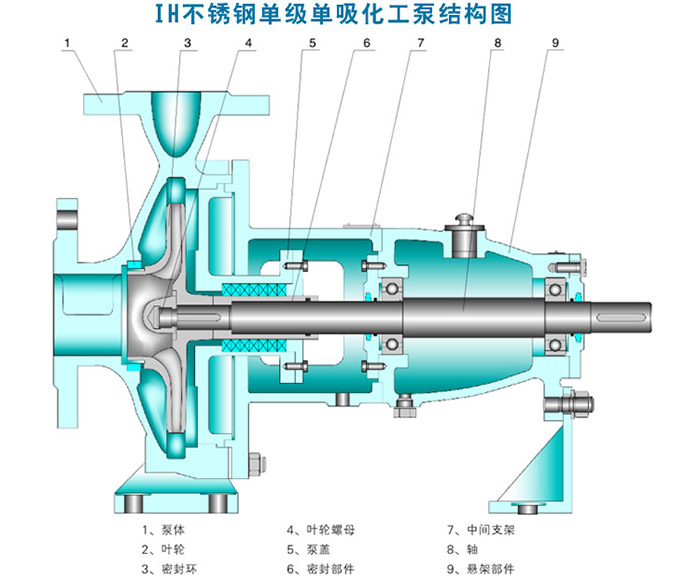

產品結構
單級離心泵:
|
故 障 |
原 因 |
解決方法 |
|
看壓力表水泵出水處是有壓力，然而水管仍不出水。 |
出水管阻力太大，旋轉方向不對，葉輪淤塞。 |
檢查或縮短水管及檢查電機取下水管接頭，清洗葉輪。 |
|
水泵不吸水，真空表表示髙度真空。 |
低閥沒有打開，或已淤塞吸水管阻力太大，吸水管高太大。 |
校正或更改底閥。清洗或更改泵水管，減低吸水高度。 |
|
水泵耗費的勸率過大。 |
填料函壓的太緊了，填料函發熱，因磨損葉輪壞了，水泵供水量增加。 |
擰緊填料函，或?qū)⑻盍先〕鰜?lái)打方一些，更換葉輪，增加出水管阻力，來降低流量。 |
|
水泵振動。 |
泵軸與電機軸不在一條中心線上或果軸斜了。 |
把水泵和電機的軸中心線對準。 |
|
水泵不吸水，壓力表及真空表的指針在劇烈擺動。 |
注入水泵的水不夠，水管或儀表漏氣。 |
再往水果內注入或擰緊堵塞漏氣處。 |
|
水泵內部聲音反常水泵不水上。 |
流量太大，吸水管內阻力過大， 吸水高度過大，在吸水處有空氣滲入，所檢送的液體溫度過高。 |
增加出水管內的阻力以減低流量，檢查泵吸入管內阻力， 檢查底閥減小吸水高度。擰緊堵塞漏氣處，降低液體溫 度。 |
|
軸承過熱。 |
沒有油，水泵軸與電機軸不在一一條中心線上。 |
注油，把柚中心對準。 |
|
流量低于予計。 |
水泵淤塞，口環麿損過多。 |
清洗水泵及管子，更換口環。 |
